COMO CONECTAR UN FLUORESCENTE LED

Bien, esta es una tarea fácil, pero requiere.... como en todo lo que respecta a conexiones, cortar primero el interruptor general para evitar accidentes.

Antes de proceder debemos ver la forma correcta de conectar el fluorescente led, que suele traer las instrucciones en la caja o en un folleto anexo.

Debemos tener en cuenta que los fluorescentes normales, los de toda la vida que son los que queremos quitar para colocar los led's, tienen un equipo de arranque, que puede estar compuesto por varias piezas como son una reactancia (parecido a un transformador) un cebador y distintas conexiones.

Lo que debemos hacer es anular todo este sistema, y intentar ver por donde entra la linea de corriente (dos cables que tendrán 220V al darle al interruptor) seleccionar estos cables y anular (si puede ser quitar) todos los demás elementos.

Cogemos un cable de los dos y lo conectamos al terminar que sería el portalámparas de una punta del fluorescente, y el otro cable a la otra punta del fluorescente... y listo.

Pero repito primero mirar el esquema, pues no todos se conectan asi, al parecer algunos modelos (pocos) pueden conectarse alimentando con polo a una espiga y el otro a la otra ... pero de la misma punta del fluorescente!!!!, pero la verdad, esto no es habitual, lo mas "normal" es que dandole una fase a cada punta nos funcione correctamente.

Aqui podeis ver los precios

LED PARA OJO DE BUEY a 220V ó a 12V

Bueno como título se podría haber puesto : "led para ojo de buey directo a corriente o con transformador?".

Ya dijimos en anterior comentario que las bombillas led para ojo de buey pueden ir  con casquillo GU10 directas a 220V o en el caso de que nuestra instalación ya tenga transformadores y no los queramos (o sepamos) quitar los dejemos con los 12V que nos dá el transformador, en cuyo caso el casquillo se llama GX5,3 y su aspecto es como dos "pinchos".

Los precios de los casquillos GU10 y del GX5,3 no suelen  pasar de un euro,  por lo que siempre que veamos que estan deteriorados deberiamos cambiarlos asegurandonos así una buena conexión.

GU10

GX5,3

    Debemos saber que dicho transformador está pensador (por norma general) para suministrar un consumo de 50W, por lo que podríamos colocar en paralelo (varias lámparas conectadas a la misma salida de 12v) hasta 10 bombillas de 5W LED (yo mismo he hecho esta prueba y sin apreciar merma de intensidad, pues la potencia solicitada es la misma que una halógena de 50W)... y podríamos decir que de esta manera demostramos de forma real, que se produce un ahorro del 90%.

Tambien tenemos que tener en cuenta que hay dos tipos de transformadores:

1.- Los magnéticos, mas pesados y con una bobina de cobre dentro.

2.- Los electrónicos, más pequeños, ligeros y con un circuito electrónico que hace la función de reductor de voltaje.

Electrónico

Magnético

   El precio de ambos es similar, lo comento por si debéis reponer alguno, pero se da una particularidad que los hace distintos a la hora de conectar una lámpará led en el lugar de una halógena:

   Los electrónicos, están pensados para que al notar consumo (por lo general 50w) cierran el circuito y  empiezan a funcionar, por lo que si colocamos led's y nuestra instalación dispone de este tipo de transformadores puede ocurrir que al no registrar "carga" es decir consumo mínimo (ya hemos dicho que es hasta un 90% menor) que no cierren circuito, y por tanto no se enciendan las bombillas, o que se enciendan pero parpadeen (conexión-desconexión intermitente).

Por tanto si os pasa alguna de estas cosas tenéís dos opciones:

  1.- Conectar varias bombillas al mismo terminar de salida (12V) al objeto de que el consumo que registra el transformador sea superior y no le afecte al rendimiento.

  2.-  Quitarlo y comprar un transformador para bombilla led,  que por lo general está pensado para un consumo entre 3 y 10W.

Añadir que mucha gente, a poco que sepa algo de bricolaje, suele quitar los transformadores y poner las led directas a 220V, pues solo es cuestión de coger la linea que llega con 220v y empalmarle el casquillo GU10 (con regletilla de tornillos), el resultado es el mismo y eliminamos conexiones y algo de consumo al prescindir del transformador, pero claro.. esta última opción no es válida ... si ya hemos comprado las led's a 12V.!!!

En este enlace podeis ver las bombillas led para ojo de buey que comercializamos.

OJOS DE BUEY DE LED?

Por ojos de buey podemos entender ese tipo de portalámparas tipo "aro empotrable" con alojamiento  para lámpara dicroica de  50 mm de diámetro, en los que podemos colocar varios tipos de bombillas:  halógenas, bajo consumo o bien de led.

EMPOTRABLE LED

OJO DE BUEY BASCULANTE CUADRADO

Debemos tener en cuenta que también han salido al mercado recientemente otro tipos de "minifocos led" que no los podemos catalogar como "ojos de buey" sino mas bien su nombre técnico sería: "focos empotrables led" o simplemente "empotrables led"...  y la verdad es que en este tipo de foco no se puede cambiar ni la bombilla ni el tipo de lámpara por ser una unidad "monoblock" que no consta de varias piezas como si ocurre en un ojo de buey "normal", en el cual el aro portalámparas, la sujección, el casquillo y la bombilla son piezas separadas. En el empotrable led "todo es una pieza".

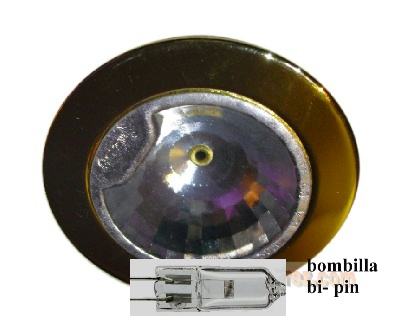

POLVERA

OJO DE BUEY BASCULANTE

También existe otro tipo de foco que se suele colocar el armarios de baño, muebles de comedor y en campanas extractoras, que se le llama comunmente "polvera" y llevan una bombilla "bi-pin" halógena.

Este tipo de foco empotrable se caracteriza por que tiene una superficie trasera reflectora, es decir dispone de fondo con parábola de reflacción de luz, no es el caso del ojo de buey pues si le quitaramos la lámpara veríamos que el agujero que queda es pasante.

 El tamaño habitual de las "polveras" es inferior al del ojo de buey, pues  si en el alojamiento de un ojo de buey debe ir una bombilla de 50 mm el propio aro debería  medir al menos 60mm para poder contenerla, y en el caso de las polveras su diámetro exterior puede ser incluso de 50 mm ya que las bombillas bi-pin son de un tamaño reducido, e incluso suelen tener poco fondo ya que al ir colocada por lo general en un mueble, en ocasiones el orificio donde se aloja no es "pasante" sino "ciego", es decir no se agujerea la madera, sino que se le hace un rebaje y se le empotra la "polvera".

CAMBIO A LED (TIPOS DE CASQUILLOS)

Nos podemos encontrar con diferentes casquillos cuando vayamos a reponer o a cambiar de iluminación y puede ser que no sepamos el que debemos pedir.

En esta ilustración podemos ver diferentes tipos de casquillos de bombilla y procederemos a designar los tipos de bombillas donde podremos encontrarlos.

Por norma general el  casquillo GU10 recibe corriente directa a 220V. y suele estar en las R111, en las dicroicas de ojo de buey, y en algun que otro tipo de bombilla.

El casquillo G9 tambien suele utilizarse a 220 V y nos los encontramos en lamparas halógenas de pequeñas dimensiones para focos de diseño,  apliques de pared o de techo,etc.

El casquillo GX5,3 suele ser casi siempre a 12V corriente alterna, que como ya sabemos es la que se produce a la salida del transformador que se usa por ejemplo, para una bombilla de ojo de buey.  Así pues en las bombillas de ojo de buey (o aros empotrables) nos podemos encontrar con estos dos tipos de casquillos:

-El GU10 (a 220V) ó el GX 5,3 (a 12V) y según sea uno u otro podemos obrar en consecuencia.

Debemos tener en cuenta que "siiii" que podemos eliminar el transformador y colocar nuevos casquillos GU10  en el portalámparas de la mayoría de ojos de buey, así pues nos ahorraremos el consumo de éste e incluso el que nos pueda fallar con el tiempo, pero debemos tener en cuenta que en las llamadas "zonas húmedas de la casa" como puede ser un baño, es recomendable (incluso en algunos países obligado) el poner las bombillas con la reducción a 12V que nos da el transformador, POR SEGURIDAD!.

En estos casos se debería poner un ojo de buey estanco para evitar que entre humedad o salpicaduras de agua que pueden provocar un cortocircuito.

PRECAUCIONES:

No siempre un lampara con casquillo GX5,3 recibe 12V, existen en el  mercado modelos halogenas y de bajo consumo que funcionan con este casquillo a 220V (com ésta por "ejemplo") y cual será nuestra sorpresa si ponemos nuestras nuevas y flamantes leds, y  accionamos el interruptor.... Fundiremos todas las que esten conectadas..... así que ojo!!!

Por esta razón recomiendo que, si no tenemos un electricista de confianza o un tester para comprobar la tensión, que COMO MÍNIMO  intentemos leer el voltaje en la bombilla que estamos quitando.

DOWNLIGHT LED EXTRAPLANO 18W

 ACTUALIZACIÓN A 5 DE SEPTIEMBRE DE 2015

Bueno todo lo dicho en el post original de 2012 es correcto, pero a día de hoy que ya hemos vendido muchísimos downlights  ... eso si ...  de los nuevos modelos ya que van mejorando en potencia y y también en precio, y debo decir que   apenas han dado problemas, incluso diría que menos de un 1% es su índice real de fallos. La cuestion es que quería deciros resumiendo, que desde que se escribió esta entrada allá en 2012, el precio ha caido un 75% de su valor, y andamos por 1430 lm o bien 1800lm ... bastante superior  a los del 2012 que daban 950lm.. asi que como veis todo mas potente y más barato... empieza a ser esto como la telefónia o la informática:)

Os pogo un enlace a nuestra tienda online en el apartado downlight led, donde podréis ver todo lo que hay e incluso si no está el color que buscáis, me llamaís y lo podemos conseguir. Ahhh y por supuesto, sobra deciros (odio hacer pulicidad) que como siempre... a mayor cantidad, menor precio.... hablemos!!!!

Para ver precios y características de los downlights led pinchar en este enlace


saludos
Juan Pérez

juan@suministrosperez.com
www.suministrosperez.com
---------------------------------------------------------------------------------------------
 Entrada original de 2012

Bueno acabo de probar un downlight extraplano led,  tiene un diámetro exterior de 238mm por lo que encajará sin problemas en cualquier agujero de los downlights antiguos ya que estos suelen ser de 210mm, y bueno estéticamente parece un producto de calidad, cuerpo de aluminio, aro níquel mate y cristal translúcido.. todo correcto, es lo que esperas cuando compras algo así, buena imagen, elegante y moderno diseño.

Bueno ahora viene lo bueno, el consumo: En la caja marca 18w y lleva un transformador que reduce la tensión a 42V y la convierte en continua.

Downlight led 18w "extrafino"

Bien ya lo tengo conectado, la verdad es que me he llevado una grata sorpresa. Luce los 950 lms que publicita en la caja, pero lo mejor de todo es que la luz que produce se ve como un "todo", es decir un foco difuminado e intenso, digamos que este tipo de luz, fuerte e intensa pero a la vez difuminada es de las mas agradables que  nos podemos esperar, ideal para la casa u oficina.

Que diferencia hay entre este downlght led y los clásicos de 2x26w en cuanto al consumo?... veamos sobre el precio no comentaremos nada,  pero digamos que podria ser el triple el de led que el convencional de bajo consumo.

Y en cuanto al ahorro energético 18W contra 2x26w (+equipo de arranque) unos aprox. 60 watios... digamos que consume un tercio, y podríamos añadir, que su coste económico lo compensa con el ahorro en la misma proporción.

Vida estimada útil 50.000 horas, unos 6 años sin apagarlo nunca!!!

Color de luz 4200ºk ya sabéís que este tono es el neutro SIMPLEMENTE BLANCO, ni efecto xenón, ni amarillento, blanco.. quizás el que debiera ser siempre!!

Ah, lo mejor de todo.. de calor poquísimo!

Quiero poner esta actualización hoy a 23 de Octubre de 2012, por que la verdad, llevamos vendidas ya  bastantes unidades y ningún problema, los clientes  encantados y sólo quería decir que no confundamos este downlight extraplano con otros similares que hay en el mercado, pues éste es de máxima calidad y está dando un excelente resultado.

Aqui lo podemos ver con mas detalle y consultar precio.

LED Y BAJO CONSUMO, en líneas separadas !!!

Quiero decir con esto que con respecto a esas preguntas que nos hacemos como: que bombillas ponemos, de cuantos watios, con transformador o sin él?... en fin ... que el lector pueda compartir y encontrar una explicación técnica a sus dudas particulares sobre cual sería la mejor idea en cuanto a iluminación.

bombilla de bajo consumo

bombilla bajo consumo para ojo de buey

    También que sepáis algunos "trucos" o premisas que se deben tener en cuenta cuando se montan led's, y al respecto  os quiero contar un caso de un cliente-amigo, al cual le tuve que cambiar dos veces las bombillas led de sus ojos de buey por que le duraban una semana como  mucho... y en verdad era raro, pues además era un producto de calidad (hablamos de hace años), por lo que me pareció extraño ya la primera vez, pensé... "que mala suerte habrán salido malas" (ya sabemos que a  veces ni lo mejor está exento de fallos), pero no era por causa de  la mala suerte no!... la siguiente vez que pasó quise buscar un motivo que tuviese cierta lógica pues dos veces ya no es casualidad .. y resultó que al encender los ojos de buey con dicroicas  led, a su vez se encendían varios downlights redondos (esos que llevan dos bombillas de 2x26watios) y la descarga en la línea que produce el encendido de las lámparas de bajo consumo (esas que llevan como un pequeño fluorescente, pero todas las de este tipo en general) .. pues esa descarga... no la puede absorber la electrónica que lleva una bombilla led, que al parecer es delicada y se funde.

bombilla de bajo consumo  casquillo GU10

Moraleja: No se deben poner en la misma linéa (accionar con el mismo interruptor) bombillas led y fluorescentes o bombillas de "bajo consumo" con riesgo para los leds que no absorben la descarga que se produce y se funda su circuito.

Downlight para bombillas de bajo consumo.

Aquí os dejos algunas fotos de bombillas de bajo consumo de varios tipos para que se entienda mejor lo explicado.

Bombilla dicroica led para ojo de buey  con casquillo Gx5,3

Ahora será mas fácil entender aquello que no decían nuestras madres años atrás:    "los fluorescentes gastan más si los enciendes y apagas que si los dejas encendidos"... la verdad una cosa es segura, al arrancar se produce una descarga, y que le acortamos la vida útil a cualquier lámpara de descarga con repetidos  encendidos-apagados., eso si es verdad!!

ELEGIR LED, ESTAR INFORMADO

La idea de este blog es poder compartir con Uds. las impresiones que me van dando los productos led que aparecen en el mercado y que van llegando a mis manos. De esta forma podremos al menos tener una idea de por que hay tantos tipos de tira led, o de bombillas y  cuando se han de usar y por qué los distintos tipos de lámparas  led que hay en el mercado, cual es el precio real aproximado que se puede pagar por un artículo de iluminación en concreto sin pensar que es barato o caro. Nunca se criticarán marcas, ni empresas, ni fabricantes o precios, pues esto es un país  de libre mercado y cada cual actúa en conciencia.

Mi idea principal es que al usuario de a pie le lleguen ciertos conceptos básicos,  le quede clara la diferencia entre un downlight de bajo consumo y otro led, si de verdad merece la pena a veces esa inversión, o si es buena idea pasar de iluminación de bajo consumo (por ejemplo en fluorescentes) a iluminación led.

Espero poder disipar las dudas de quien pueda leer esto, de  lo que se va ahorrar en consumo si realiza un cambio,  y también me gustaría que conociesen la impresión que me dan ciertos productos una vez los utilizamos.

Intentaré dejar claro lo que es un foco empotrable de led, un ojo de buey, un downlight, lo que es el ángulo de  enfoque, los lumens, los watios,  e incluso el porqué de funcionar a 12V o a 220V. Incluso tocaremos el tema de los casquillos (GU10, GX5,3, G9, E27, E14, etc).

Y por último comentar que intentaré aclarar todas esos problemillas que nos podemos ir encontrando tanto en la compra, como en la instalación de nuestras bombillas para casa.


Un saludo y espero que os guste.
Gracias por vuestro tiempo.
Juan.

CONSEJOS LED

Bueno por fin ya estamos aquí, ante todo me presentaré soy Juan, encargado del sector  comercial de iluminación  de una empresa ya con cierta experiencia en el sector led, también soy técnico electro-mecánico lo que me ayuda a entender quizás algo más que lo que comercialmente puedo aportar.

Tengo la gran ventaja de que a mis manos llegan infinidad de productos led, de diversos fabricantes y de ahí que pueda o al menos intente dar mi impresión sobre la calidad de  funcionamiento del material que puedo probar, o incluso de la impresión que le puede dar a mis clientes, que me comentan y que a su vez yo intentaré plasmar aqui para que lo podais leer y tener una idea de como es un determinado artículo.

Mi idea es intentar explicar, incluso más bien diría compartir, los conocimientos que hemos ido adquiriendo y adquirimos cada día sobre iluminación led, incluso los halogenuros metálicos  o la de bajo consumo o halógena, pero sobre todo la nueva tecnología led ... de la que oiremos hablar mucho en el futuro cercano, yo incluso me atrevería a decir que la iluminación doméstica va a cambiar en muy pocos años, de hecho tal como va el tema de la crisis energética y por que no... económica... cualquiera puede llegar a la conclusíon de que en muy pocos años toda la iluminación que se fabrique y venda será del tipo led... y si no tiempo al tiempo!
